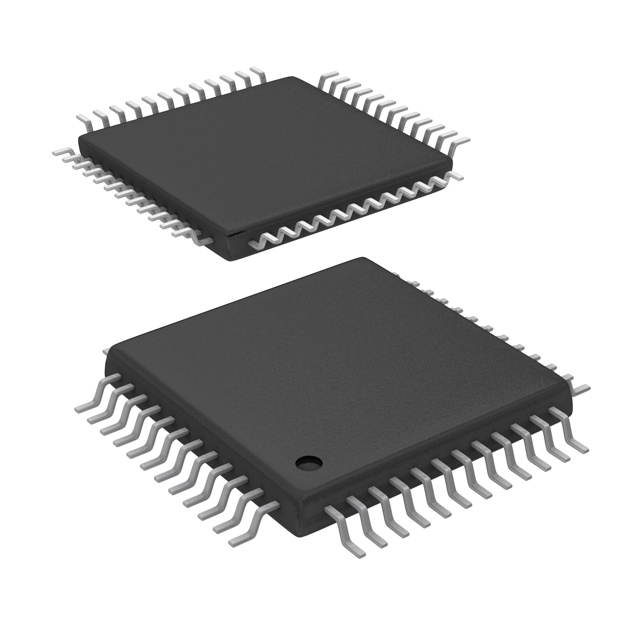

技术参数
| 品牌： | TI/德州仪器 |
| 型号： | TLV320AIC20IPFB |
| 封装： | TQFP48 |
| 批号： | 22+ |
| 数量： | 9800 |
| 制造商： | Texas Instruments |
| 产品种类： | 接口—CODEC |
| RoHS： | 是 |
| 产品： | Audio CODECs |
| 类型： | Audio CODEC, Multi Channel |
| 分辨率： | 16 bit |
| 转换速率： | 26 kHz |
| 接口类型： | Serial (I2C, S2C) |
| ADC 数量： | 2 ADC |
| DAC 数量： | 2 DAC |
| 工作电源电压： | 1.1 V to 3.6 V |
| 最小工作温度： | - 40 C |
| 最大工作温度： | + 85 C |
| 安装风格： | SMD/SMT |
| 封装 / 箱体： | TQFP-48 |
| 高度： | 1 mm |
| 长度： | 7 mm |
| 输出功率： | 30 mW |
| 系列： | TLV320AIC20 |
| 宽度： | 7 mm |
| 商标： | Texas Instruments |
| THD + 噪声： | 83 dB ADC/70 dB DAC |
| 湿度敏感性： | Yes |
| ADC 输入端数量： | 1 Input |
| DAC 输出端数量： | 4 Output |
| 产品类型： | CODECs |
| SNR – 信噪比： | 84 dB ADC/92 dB DAC |
| 工厂包装数量： | 250 |
| 子类别： | Interface ICs |
| 电源电压-最大： | 3.6 V, 1.95 V |
| 电源电压-最小： | 2.7 V, 1.65 V |
| 单位重量： | 137.400 mg |
TLV320AlC2x是一款低成本、低功耗、高度集成、高性能的双语音编解码器。lt具有两个16位模拟-数字（A/D）通道和两个16比特数字-模拟（D/A）通道，它们可以通过可编程模拟交叉点连接到手机、耳机、扬声器、麦克风或子卡线路
TLV320AlC2x采用可编程采样率的过采样西格玛-德尔塔技术，提供从数字到模拟（D/A）和从模拟到数字（A/D）的高分辨率信号转换。TLV320Al C2x实现了智能时分复用串行端口（SMARTDM）。SMARTDMport是TDM格式的同步4线串行端口，用于TI DSP（即TMS320C5000“TMS320C6000”DSP平台）的无胶接口以及微控制器。SMARTDM支持连续数据传输模式和动态重新配置编程模式。TLV320AlC2x可以无胶级联到任何基于SMARTDM的设备，以形成多通道编解码器，并且最多可以级联到单个串行端口的八个TLV320Al C2x编解码器。
TLV320AlC2x提供了一个灵活的主机端口。主机端口接口是一个双线串行接口，可以编程为工业标准-C或简单的S’C（启动-停止通信协议）。TLV320Al C2x集成了大多数频带应用所需的所有关键功能，包括MIC前置放大器、手持放大器耳机放大器、8-02扬声器驱动器，侧音控制、抗混叠滤波器（AAF）输入/输出可编程增益放大器（PGA）和可选低通IlR/FIR滤波器。
TLV320AlC2x实现了广泛的电源管理；包括设备断电、用于关闭ADC、DAC、运算放大器和llR/FIR滤波器（可旁路）的独立软件控制，以最大限度地节省系统功率。TLV320AlC2x在3伏时每个通道仅消耗14.9毫瓦。TLV320Al C2x在2.7至3.6伏电源范围内的低功耗操作以及广泛的电源管理使其成为便携式应用的理想选择，包括无线配件、免提车载套件、VOIP电缆调制解调器和语音处理。其低群延迟特性使其适用于单通道或多通道主动控制应用。
TLV320AlC2x适用于0°C至70°C的商业运行和.40°C至85°C的工业运行。
